MUNITIONS DE 11 MM GRAS ET AVIATION
|
Daniel Gilberti 2008 |
Avec la première guerre mondiale
arrivent les intrusions aériennes allemandes et les premiers
bombardements aux effets si néfastes sur le moral de la population.
Les saucisses, ballons d'observation et autres dirigeables constituent une gène et une menace croissante pour nos troupes et notre artillerie . . Dans le même temps se développe le combat aérien, les aviateurs munis au début d'une simple carabine embarquée du type Gras ou Winchester 351 ou 401 WSL auront besoin d'armes de bord de plus en plus puissantes. |
 De la mitrailleuse on en viendra au canon, en passant des mitrailleuses légères en cal 303 ou 8 mm aux lourds modèles de capot de 11 mm . C'est dans ce contexte que furent
étudiées des munitions à effet incendiaire spécifiques à l'usage
contre aéronefs, atteindre et incendier les ballons d'hydrogènes et les
réservoirs de carburant signifient à coup sur la destruction de
l'appareil ennemi .
Ces études concerneront également les autres calibres utilisés par notre aviation, le 8 mm et le 7.7 ou 303 d'origine britannique .
|
|
||
|
|
Bien que des essais aient eu lieu dans notre calibre national de 8 mm Lebel, les mitrailleuses synchronisées Vickers d'aviation destinées à l'armement de capot se rencontrent dans deux calibres distincts : |
|

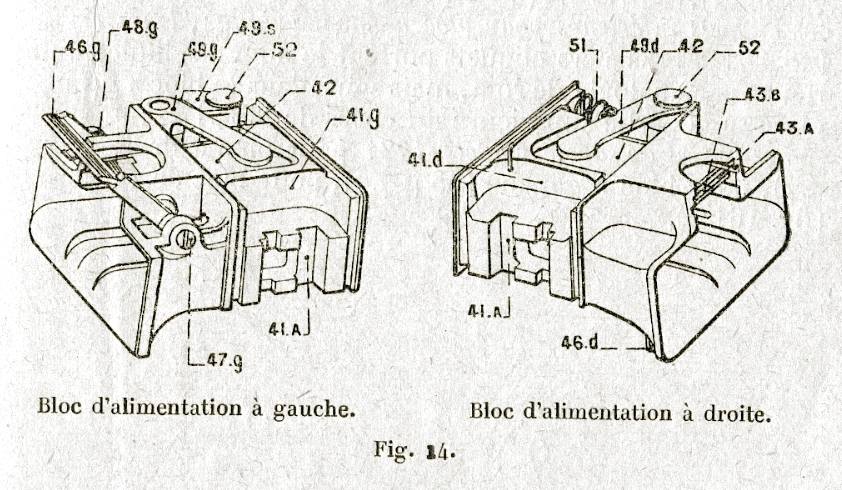

| Le calibre d'origine Britannique 303 ou 7.7 avec alimentation à gauche ou à droite . | ||
| Le calibre Français de 11 mm Gras avec alimentation à droite uniquement . | ||
| Il en existe deux types principaux au fonctionnement identique : | ||
| - Avion Type Anglais, modification du modèle terrestre | ||
| - Avion type Français, de fabrication spécifique M.A.C | ||
| Et dans les deux types des modèles destinés à l'instruction au sol, ou " Tir à Terre" . | ||
| ESPACE |

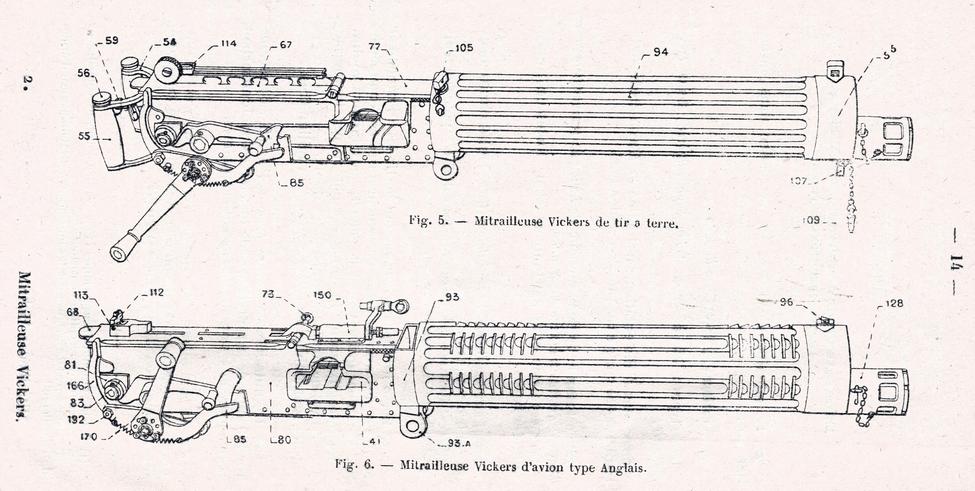

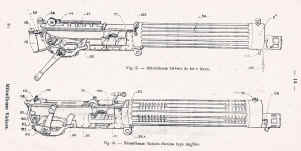

| Mitrailleuses Vickers de Type Anglais | |||||
| ESPACE | |||||
|
La mitrailleuse de type Anglais
est directement modifiée à partir du modèle terrestre à
refroidissement par eau, le manchon à été ajouré pour permettre le
refroidissement par Air et les organes de détentes supprimés, elle peut
parfois porter un cache flammes .

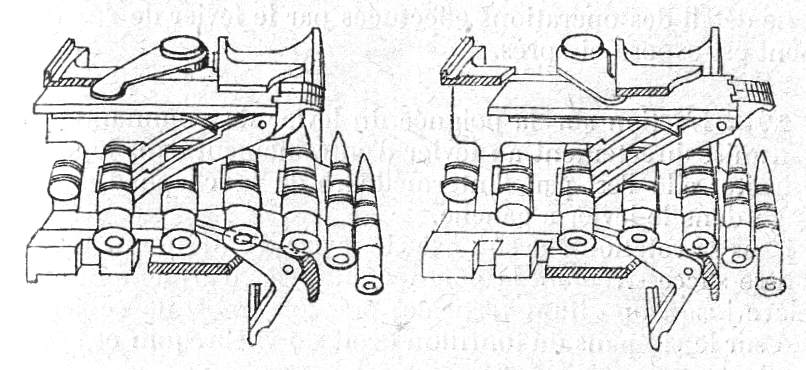

Elle se rencontre avec levier d'armement à droite ou à gauche dans les 2 calibres 7,7 et 11 mm, le calibre de 11 mm est obtenu par alésage des canons de 7.7 et le remplacement de certaines pièces: - plaques de recul, coupelles de canons, transporteurs, leviers etc ... L'arme de 11 mm s'alimente uniquement par la droite .
|
||||

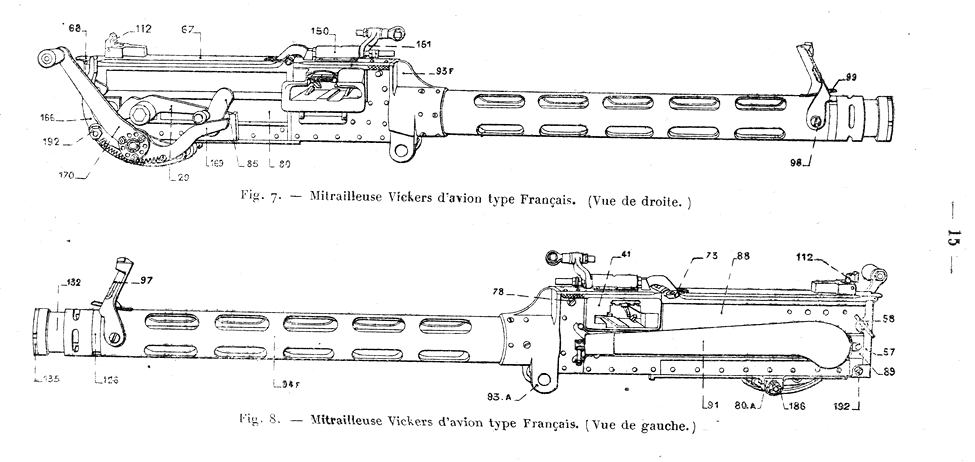

| Mitrailleuses Vickers de Type Français ou Mitrailleuse M.A.C | |||
| ESPACE | |||
|
La mitrailleuse de type
Français spécifiquement construite pour l'usage Aviation présente
un radiateur plus petit, dépourvu de cache flamme lorsqu'il s'agit d'une
arme de 11 MM.

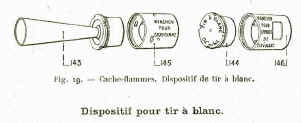

Lorsqu'il s'agit d'une arme en 7.7, le cache flamme Vickers classique peut etre monté mais nécessite un manchon spécial marqué Manchon pour cache flamme, de même pour le bouchon de tir à blanc qui n'existe qu'en 7.7 et nécessite une pièce marquée Manchon pour Tir à Blanc . Les canons sont fabriqués spécifiquement pour cette arme en 7.7 ou en 11 mm . L'arme de 11 mm s'alimente uniquement par la droite . Les organes de visées Tir à Terre ne sont pas supprimés, mais sont rabattables .
|
||
| Le renforçateur de recul est marqué M.A.S.E.G.P pour Manufacture d'Armes de Saint Etienne, Grande Puissance |
|
Elle porte parfois l'appellation de Mitrailleuse M.A.C ( pour Manufacture d'Armes de Chatellerault ) |
|

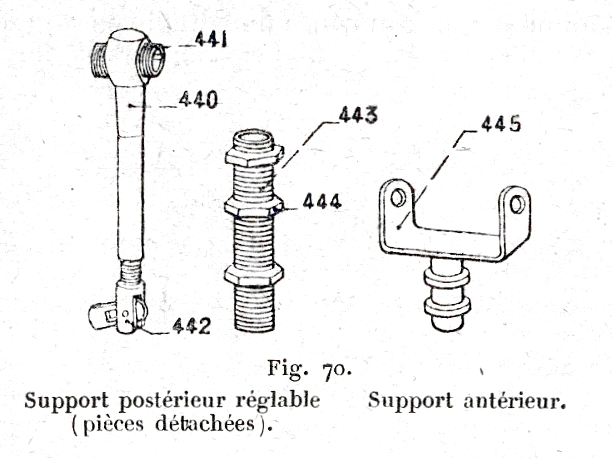

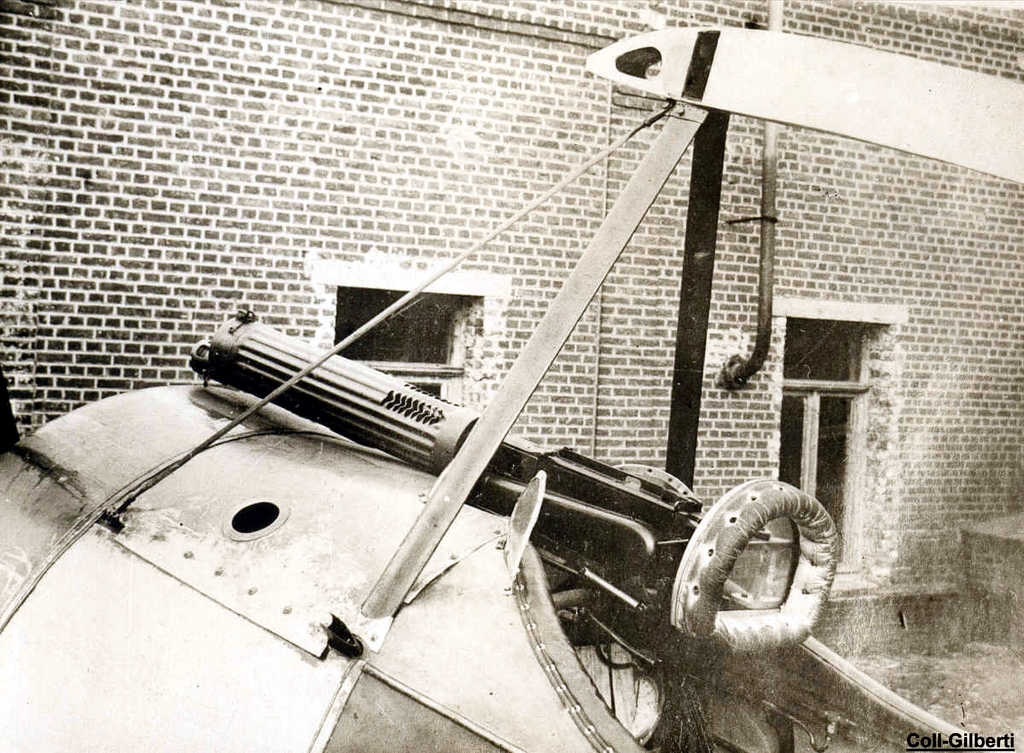

Les mitrailleuses Vickers sont montées sur l'avion à l'aide de pièces spécifiques au type d'avion |
||
|
|

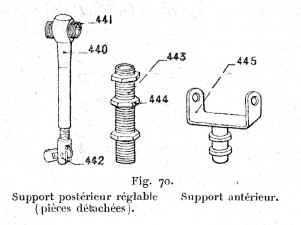

< Exemples de
pièces

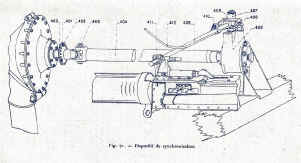

Dispositif de synchronisation > |
|
| Le tir est synchronisé par un dispositif spécial reliant le système de détente au moteur de l'avion, afin de tirer entre les pales de l'hélice,. | ||
| La cadence du tir est très variable et dépend directement du régime moteur, allant croissant avec la montée en régime jusqu'au maximum permis par l'arme, puis diminue brusquement pour repartir crescendo ... le réglage de la synchronisation est une opération délicate . | ||
|
En usage Air, des réchauffeurs électriques pour boites de culasse peuvent être montés ponctuellement sur les armes. |
||
MUNITIONS
| Traceuses Incendiaires du premier Modèle |
| ESPAVE | |
 |

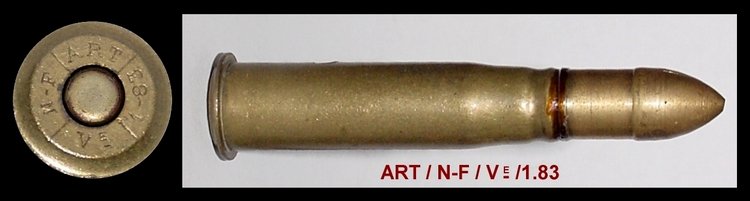

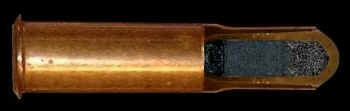

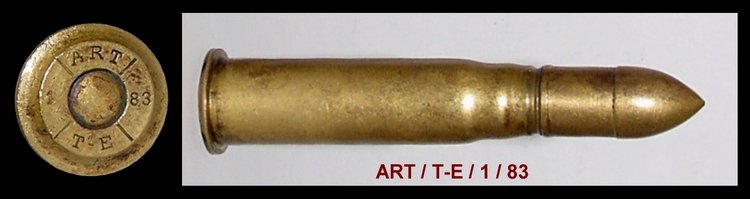

Balle traçeuse à effet incendiaire, chemisée laiton . L'extrémité apparente du projectile au dessus de la gorge de sertissage est demi hémisphérique et conique en dessous, la plus grande partie du projectile est dissimulée dans l'étui, la partie apparente n'excède pas 6 mm . La composition d'allumage est constituée de poudre noire, suivie de deux types de compositions incendiaires distinctes . Etuis militaires divers (marquages 1882 sur étuis VIS observés) |
| Perforantes Traceuses Incendiaires du premier Modèle |
| SPACE |
|
|
|
|
|

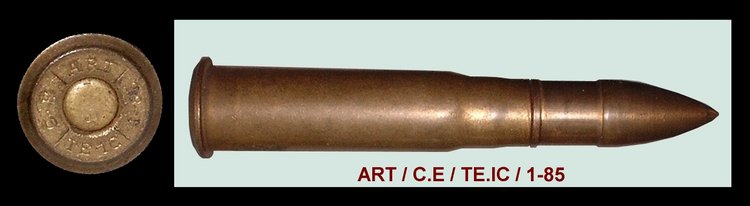

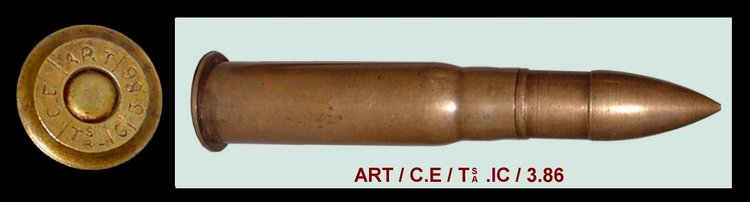

Munition Perforante Traçante à effet incendiaire rencontrée montée sur
des étuis militaires raccoucis de provenances diverses .
Bien que munie d'un étui raccourci à 53,5 mm, elle reste trop longue de toute façon pour etre utilisée dans une mitrailleuse Vickers, sa taille lui permet tout juste de chambrer dans une arme à verrou du système gras. Deux hypothèses subsistent : - ces premières séries seraient principalement destinées à etre tirées du sol en direction de ballons et autres aéronefs, et éventuellement depuis une carabine gras, dont l'embarquement était prévu à bord des avions au tout début de la guerre . - l'autre hypothèse qui me semble plus vraisemblable serait que ces munitions furent encartouchées uniquement pour réaliser des essais de projectiles, dans le cadre des recherches sur les cartouches de 11 mm Gras à effet incendiaire pour mitrailleuses . En tout cas il existe quelques variantes de ces modèles allongés qui ne se virent pas adoptés et fabriqués en grande série, ils sont bien plus rares que les modèles pointus court du 2° Ml .
|
| Perforantes Traceuses Incendiaires Desvignes du second Modèle |
| SPACE |
| PTI du 2° Mle sur étuis Militaires |
 |
 |

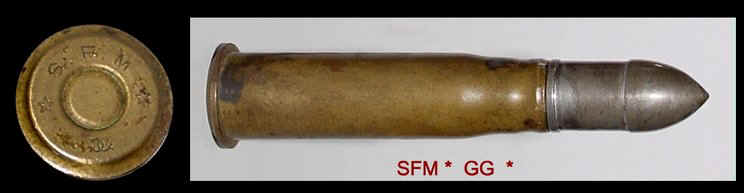

| PTI du 2° Mle sur étuis SFM (Tracé 1917) |
 |
 |
Directement dérivée du modèle précèdent, cette munition utilise également un étui raccourci (52 à 52,7mm) mais avec une balle plus courte afin de permettre son utilisation dans les mitrailleuses... Observée sur des étuis militaires divers ou sur des étuis SFM spécialement fabriqués à cet effet (Tracé de Février 1917); Certaines balles sont étamées, et l'on observe cette fois encore des variantes de fabrications ... |
 |
|

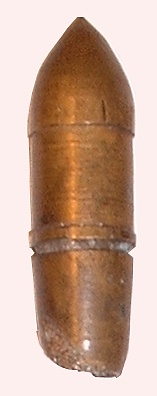

Balle tirée |
||
