8 MM LEBEL TRAÇANTES
| Premier Type de
Janvier 1916 à Trou de 25 mm

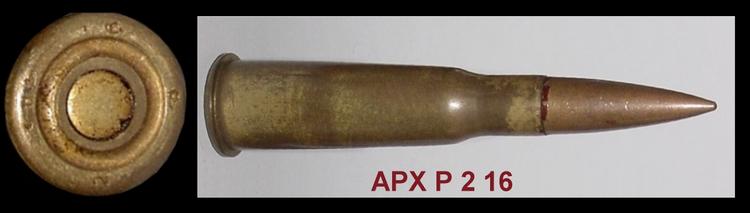

La balle Traçante est en laiton 90/10, le premier type de Janvier 1916 du Commandant Desvignes était foré d'un logement interne de 25 mm et ne donna pas satisfaction en raison du manque de précision et d'une mauvaise prise des rayures .Un spécimen de cette munition sans signes extérieurs d'identification est connu et porte le marquage APX P 2 16, les joints d'amorce et sertissage sont bruns . Un papier isole la balle de la charge de poudre .
|
| Deuxième Type de Juillet 1917 à
Trou de 10 mm

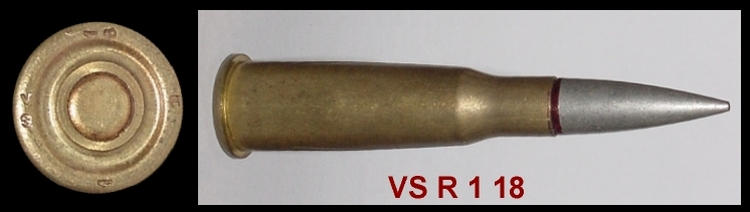

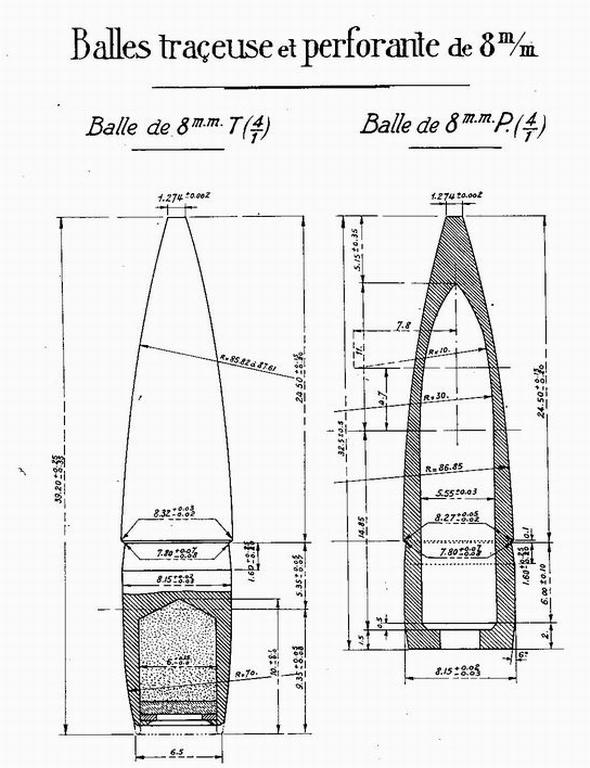

La balle Traçante du 2° modèle de Juillet 1917 est forée d'un trou cylindrique de 10 mm x 6 destinée à recevoir les compositions traçantes et d'allumage comprimées. La balle étamée extèrieurement est fermée à sa base par une rondelle annulaire de laiton maintenue par sertissage .

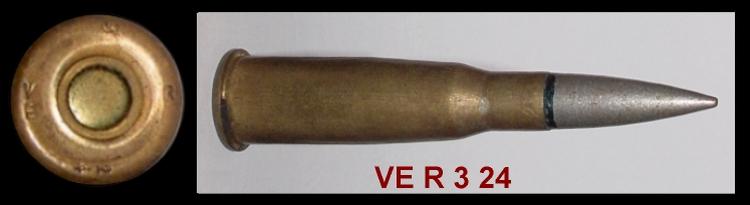

On note 2 types de chargement intérieur :
Par ailleurs, on rencontre bien évidemment des variantes de fabrications notament en ce qui concerne le diamètre de la base des projectiles .

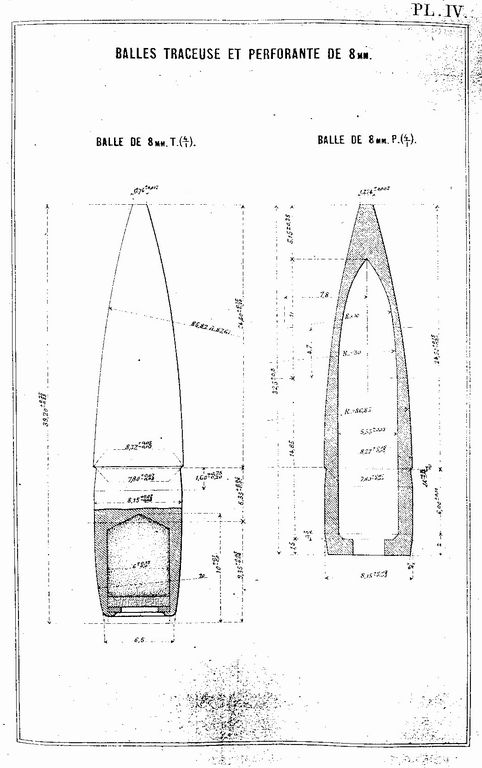

Traçantes d'aviation Extrait de : Munitions pour l'aviation et pour le tir de l'infanterie contre avions 1918 Instruction relative à la fabrication et à la reception des cartouches Desvignes à balle traçeuses de 8 mm En raison de l'obligation ou se trouvent en général les aviateurs d'obtenir le maximum d'effet utile dans le minimum de temps, il importe de doter le service de l'aviation de munitions confectionnées avec le plus grand soin et présentant toutes les garanties désirables de bon fonctionnement. Cette necessité s'impose d'autant plus que les conditions de la guerre aérienne rendent le plus souvent impossible par suite du manque de place et de personnel, de remédier au cours du combat aux incidents de tir résultant de l'emploi de munitions défectueuses. |
||||||||||||||||||||
Les cartouches Desvignes de 8 mm comportent : - Un etui 1886 D(a.m)à amorce modèle 1890 et à couvre amorce modéle 1914 - Une charge de 3 grammes (+0,02/-0,02)de Poudre BN3F Aée (amméliorée) - Une balle traçeuse de 8 mm ayant le profil de la balle modèle 1898 . L'atelier de fabrication de vincennes est chargé de la fabrication et de l'amorçage des étuis 86 D(a.m) nécessaires à l'E.C.P pour le chargement des cartouches Desvignes. Le chargement intérieur des balles comporte une composition traçante et une composition d'allumage, compressées en deux passes spécifiques. |
||||||||||||||||||||
| Les tirs d'épreuve ont lieu à l'aide de mitrailleuses vickers pour les lots d'aviation et d'une mitrailleuse modèle 1907 pour les lots d'infanterie . | ||||||||||||||||||||
| Les cartouches de 8 mm (et de 11 mm) des lots réservés à l'aviation sont placées dans des boites en fer blanc (110 mm x 70 mm x 90 mm) du poids de 180 grammes environ. | ||||||||||||||||||||
| Ces boites contiennent 50 cartouches et pèsent remplies 1.375 Kg. | ||||||||||||||||||||
| Les boites garnies portent sur le couvercle: | ||||||||||||||||||||
| l'indication du modèle de la balle et du jour de chargement de cette dernière. | ||||||||||||||||||||
| Les boites sont ensuite envoyées au soudage, la soudure est peinte au vernis . | ||||||||||||||||||||

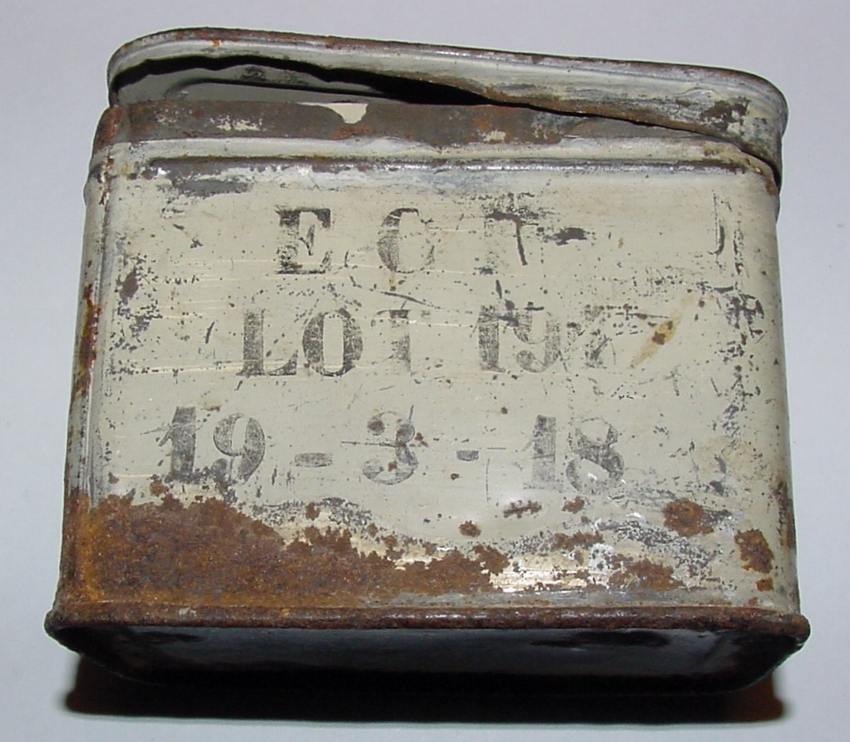

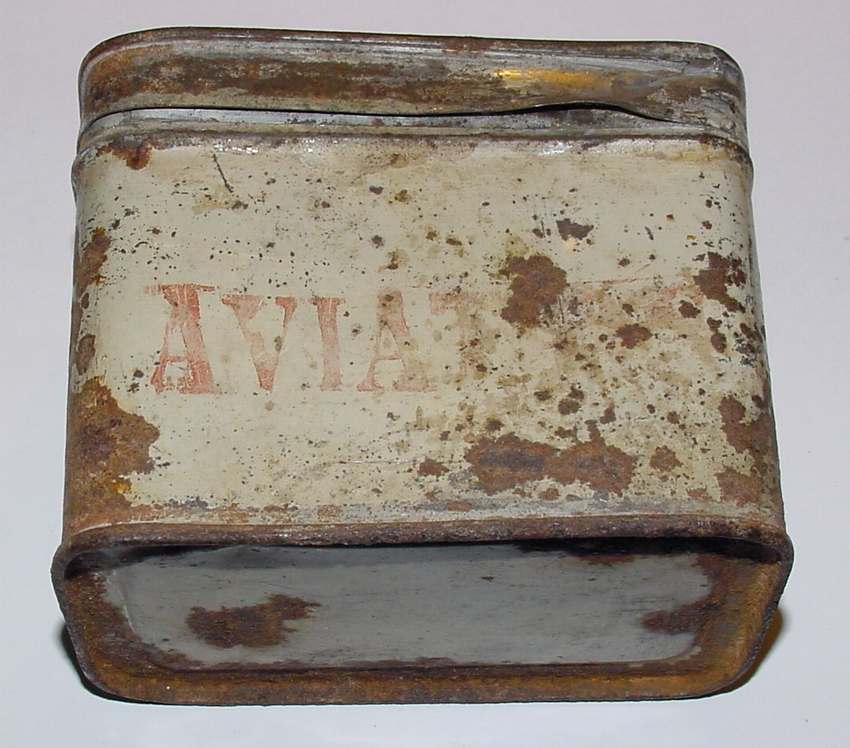

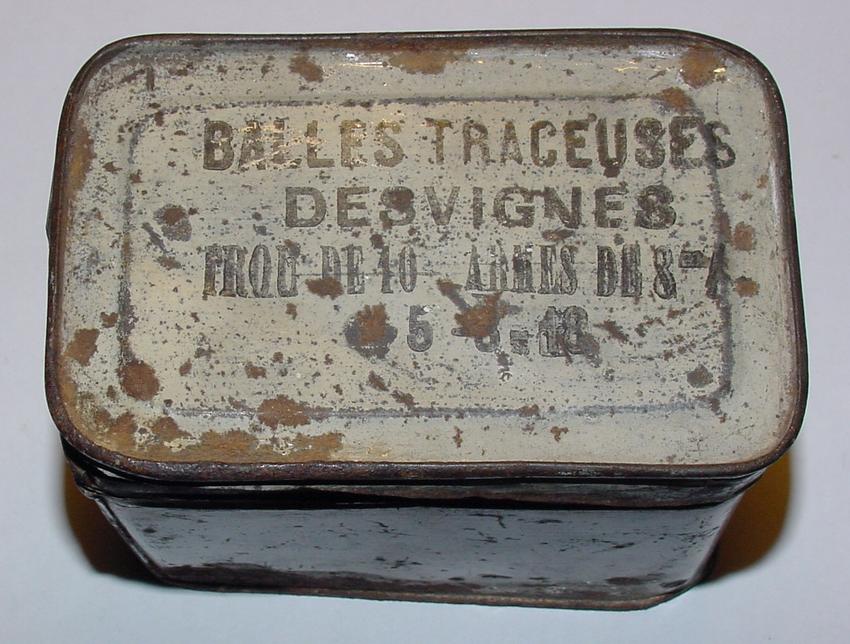

| BOITE FER POUR 50 CARTOUCHES TRACEUSES DESVIGNES D'AVIATION A TROU DE 10 MM | |
|
|
BALLES TRACEUSES DESVIGNES |
| TROU DE 10 ARMES DE 8 m/m | |
| 5 - 3 - 18 | |
|
|
ECP ( Ecole Centrale de Pyrotechnie, Bourges ) |
| LOT 194 | |
| 19-3-18 ( 19 Mars 1918) | |
|
|
AVIATION |
|
|
Le compartimentage intérieur est réalisé à partir de papier d'emballage de cartouches |

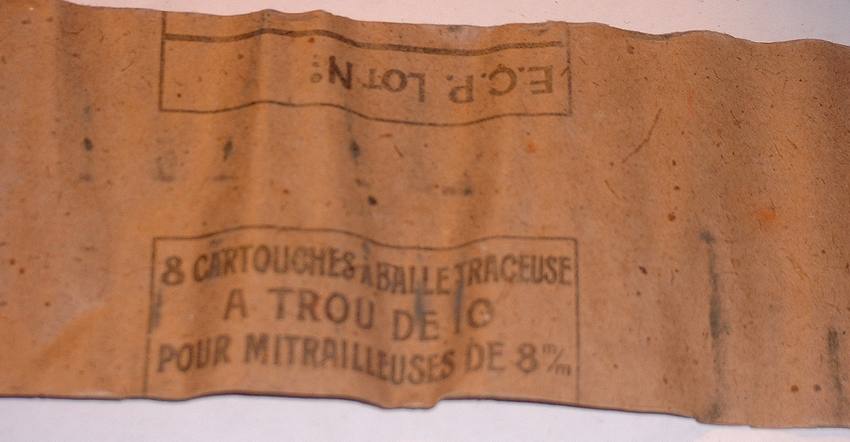

| Fait marquant ici, le papier comporte 2 vignettes à l'encre noire indicant : | |
| E.C.P Lot N° | |
| 8 CARTOUCHES A BALLE TRACEUSE A TROU DE 10 POUR MITRAILLEUSES DE 8 m/m . | |
| Paradoxal quand on sait qu'a ce jour aucun paquet de 8 cartouches n'a encore été rencontré ... | |
| Les cartouches de 8 mm des lots réservés à l'infanterie sont placées dans des boites de carton ondulé de même contenance que les boites en fer
blanc, transportées exclusivement en caisses zinguées et luttées.
Les inscriptions des boites cartons sont portées par une bande de papier formant scellement . |

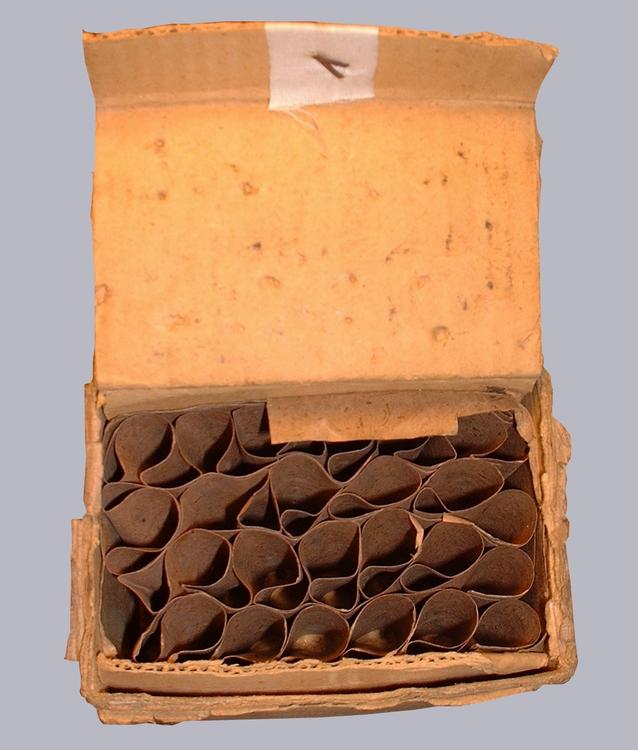

| BOITE CARTON ONDULE POUR 50 CARTOUCHES TRACEUSES D'INFANTERIE | ||
 |
 |
ETUIS D(AM) ATE 3-39 Bes ATE |
| POUDRE BFPI-TE-3-39 a 2g90 | ||
| ATE 12.10.39 (Toulouse 12 Octobre 1939) | ||
| 50 CARTOUCHES DE 8 M/M T BALLES TRACEUSES | ||
| LOT 236 | ||
Traçantes sous contrôle allemand
Pendant la seconde guerre mondiale des Cartouches à balles traçantes seront montées sur des étuis acier par les cartoucheries de Tarbes et de Toulouse, ces munitions seront étudiées dans un chapitre spécifique ...
|
|
|

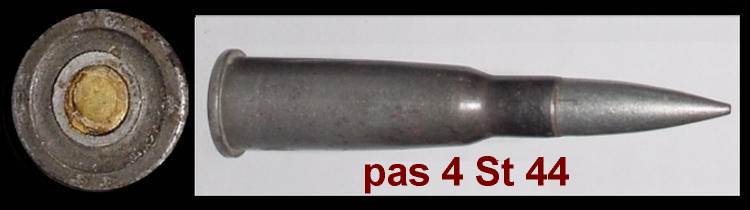

Pas Toulouse sous Occupation 4° trimestre St ( Stahl ) Acier 1944 |
|
|

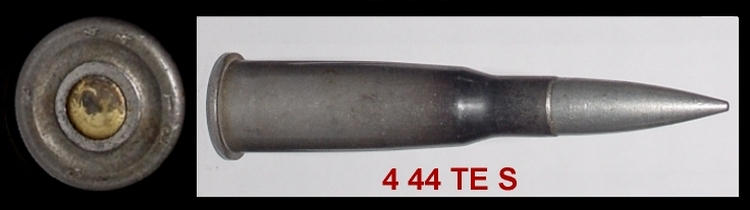

| 4°trimestre 1944 TE Toulouse S Métal Sérifontaine |
Traçante Modèle 1951
|
|
|
TE Toulouse R Métal de Rugles 2° trimestre 1950 |

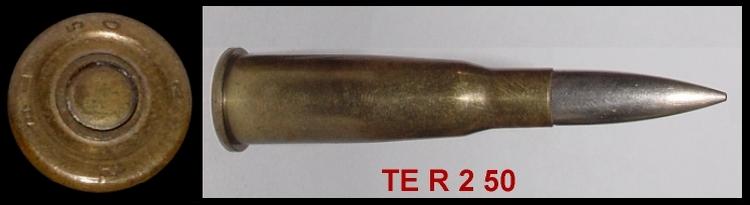

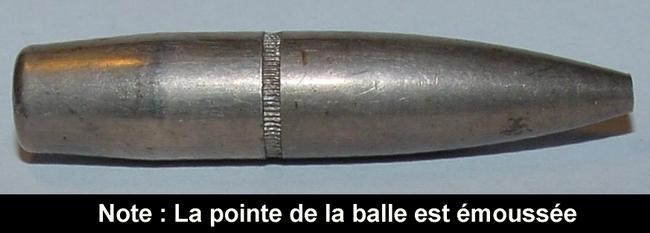

Extrèmement rare, on a longtemps cru que la cartouche T modèle 1886 N ou Traçante modèle 1951 n'était jamais sortie des cartons à dessins, la momenclature la donne comme parfois présentant une pointe blanche sur 5 mm ou rouge sur 8 mm, les deux modèles connus sur étuis de Toulouse : TE R 1 50 et TE R 2 50 en sont dépourvus .
 |
 |

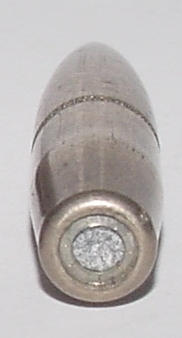

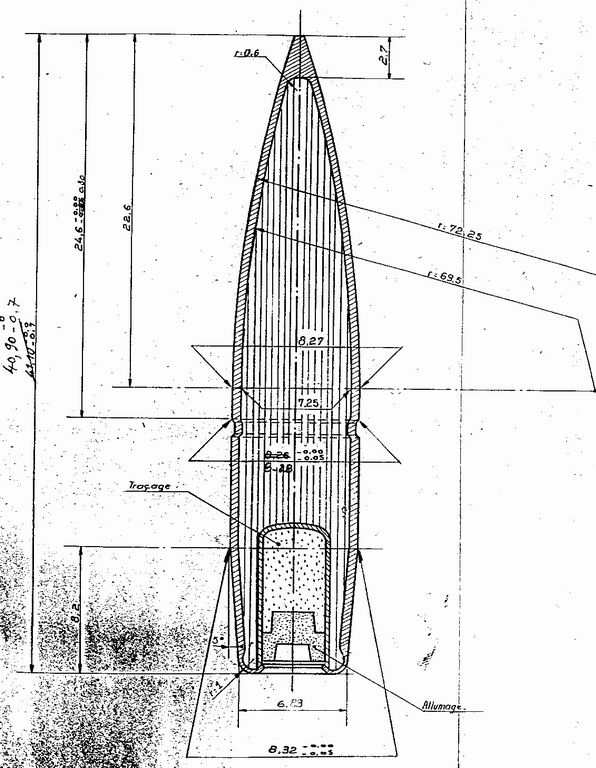

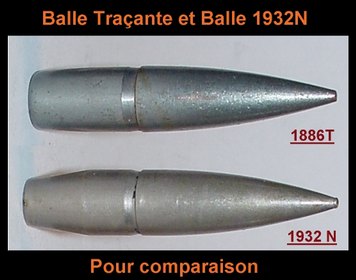

- Balle Chemisée Acier Plaqué
Maillechort, longueur 39.3 m/m, Poids 15,35 g, diamètre 8,32 m/m
- Gorge de Sertissage Cannelée - L'arrière de la balle est serti sur une rondelle annulaire fermant le godet qui laisse voir la composition d'allumage .
|
|
|
