MUNITIONS DE 11 MM GRAS ET AVIATION
( Page 2 )
| Cartouches de 11 mm à balle Desvignes Traçeuse Incendiaire du 2° Mle |
| ESPACE |
|
|
| ESPACE |
|
|
| ESPACE |
 |

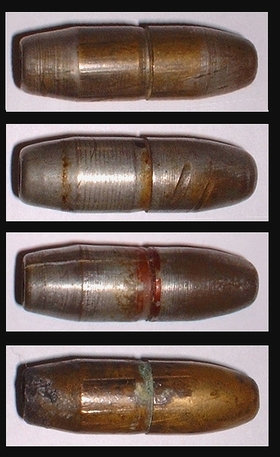

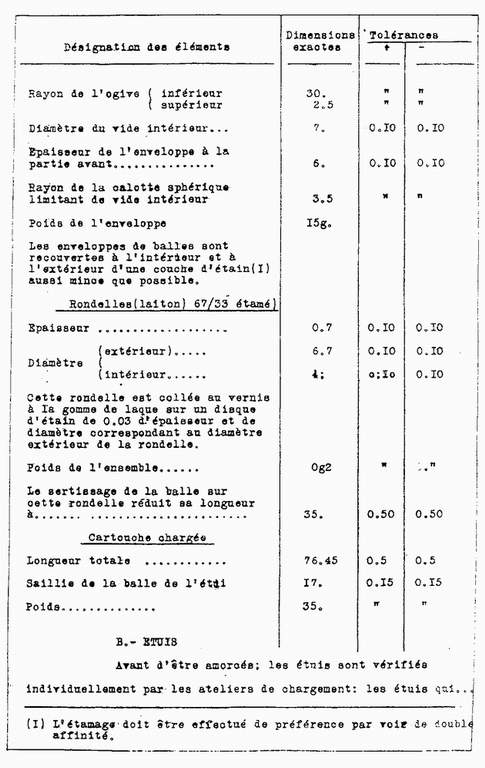

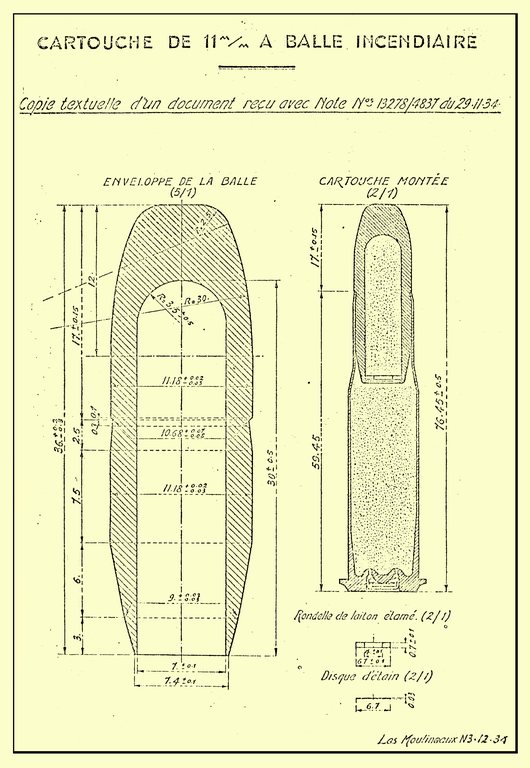

Les premiers types de projectiles seront en laiton tourné et évidés intèrieurement, par la suite ils seront réalisés par estampage . La balle est étamée sur toute sa longueur . |
|
|

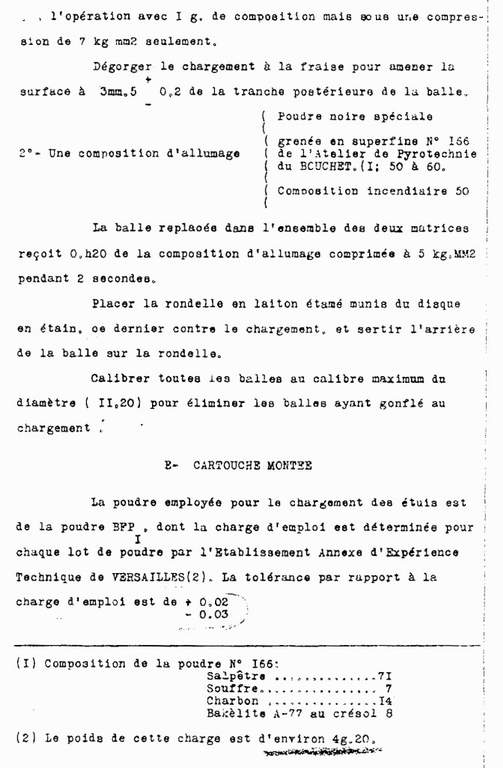

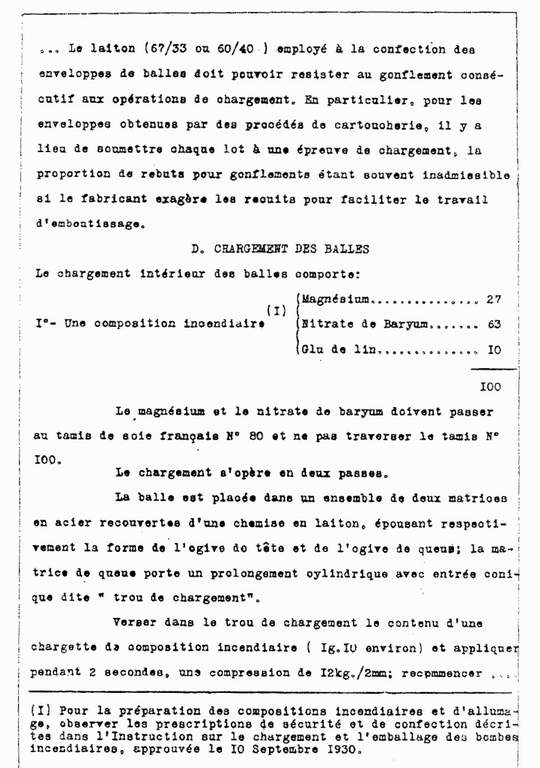

Poids total de la balle 17,5 grammes La charge intérieure se décompose en trois parties: - la charge d'allumage à base de magnésium et minium de plomb - 2 compositions à base de Magnésium, nitrate de baryum et glu de lin, en 2 compressions successives . Les 2 grammes de composition lumineuse donne à la balle une trace de 1200 mètres seconde ( vitesse de la balle 550m/s) |
||
|

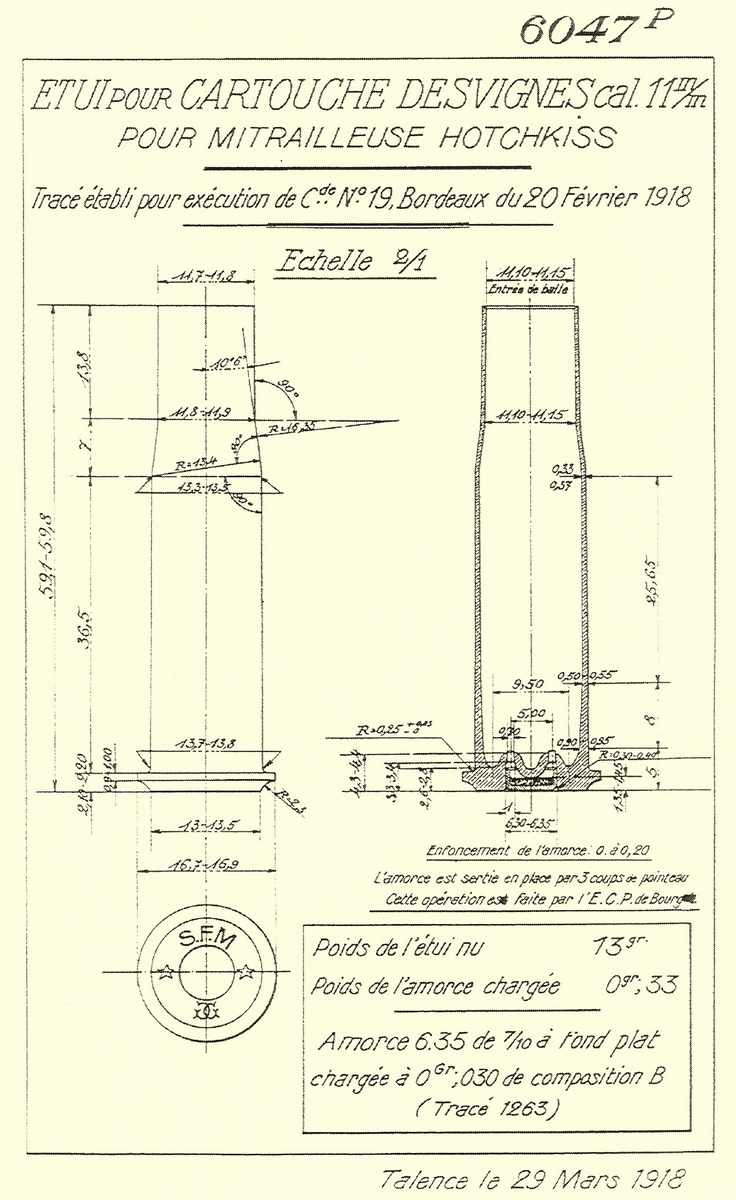

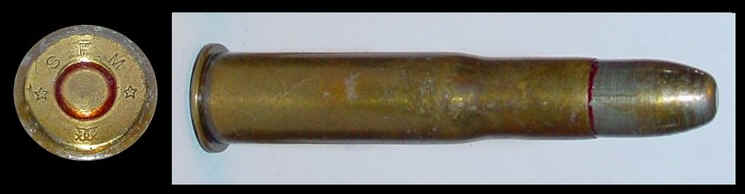

Les étuis sont du modèle ordinaire fourni par la SFM . |
|
|
|
Joint d'amorce et de sertissage rouge |
||
| ESPACESPACEE | ||
|
|
Il existerait des variantes d'amorcage réalisés par l'ECP de Bourges en Février 1918 ( étuis SFM qui auraient l'amorce sertie par trois coups de pointeau ); Il y aura par ailleurs de nombreux essais, notament à Puteaux et Vincennes visant à amméliorer les performances qui ne donneront lieu à aucune adoption, dans le même temps commençèrent les expérimentations sur les munitions Hotchkiss de 13.2 ... Ce type de munitions, figurera à la nomenclature des munitions de l'aviation jusqu'en 1932 ...
|
|
| Emballage |
| EZPACE | |
 |

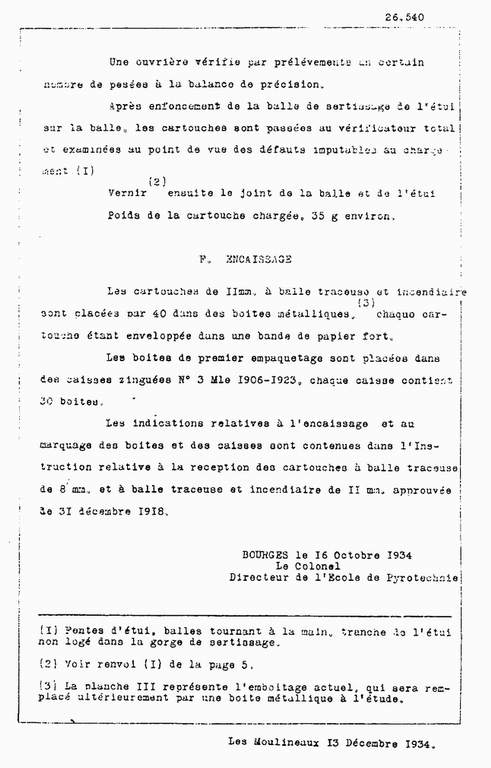

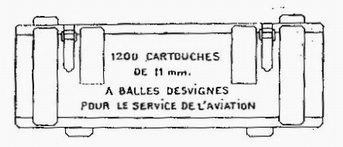

Les munitions incendiaires de 11 mm étaient emballées par 40 dans des boites de fer blanc étanches soudées . Les boites elles mêmes étaient emballées par 30 dans des caisses bois de 1200 Cartouches . |
| ESPACE |
| SYSTEMES D'ALIMENTATION |
| SPACE | ||||
 |

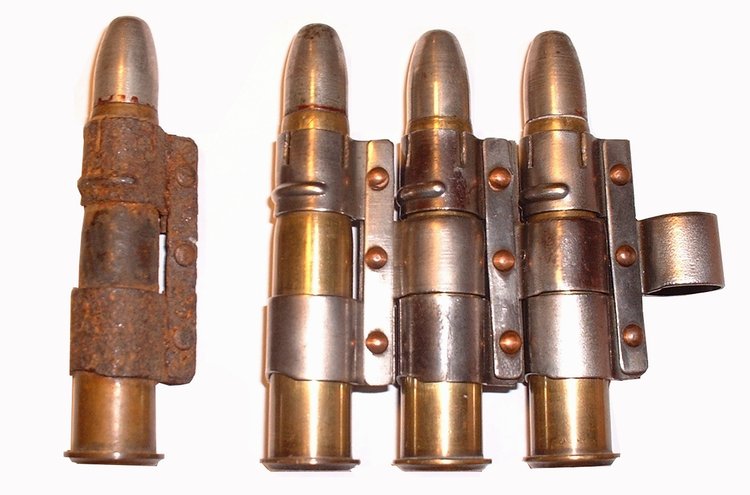

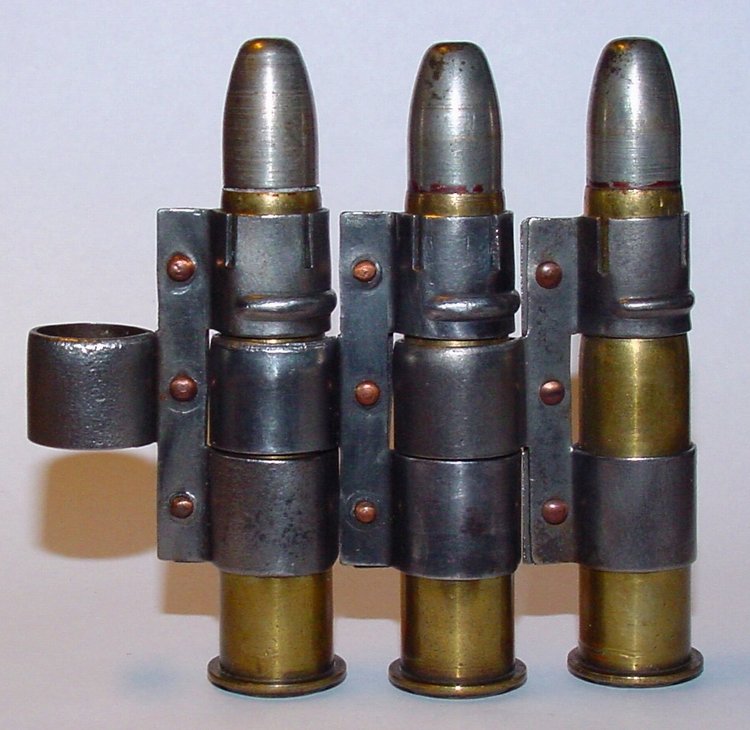

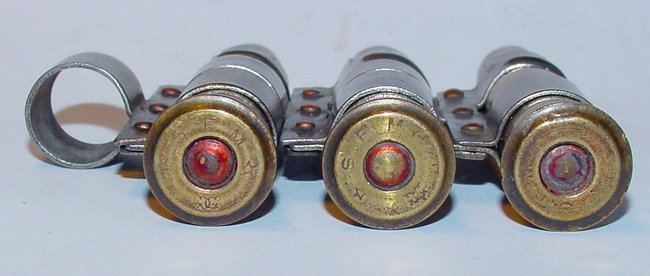

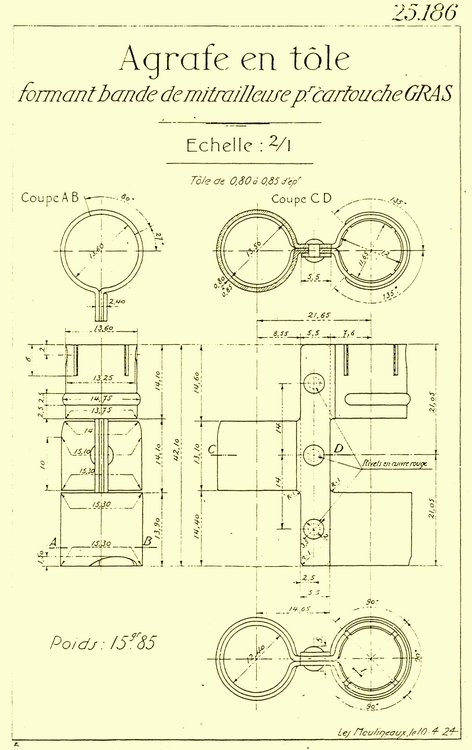

Développés à partir du
brevet britannique Prideaux de 1917, les maillons français pour
Mitrailleuse de capot type Vickers étaient réalisés en acier nu ou
phosphaté, avec des rivets de cuivre.
|

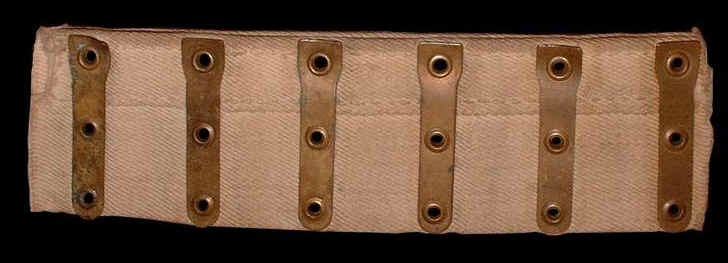

| Bande toile pour mitrailleuse Vickers |
|
|
|
L'usage Air-Air de cette bande n'est pas confirmé ... |
