23 x 122 Hispano Suiza HS 407 Expérimental de 1939
Munition d'essai fabriquée sous contrat en Suisse par Hispano-Suiza (Suisse) HSS pour l'armée de l'air française, arme d'essai HS 407.
Dans la continuité des essais d'armes HS 405 de 1938:
HS405 : Essais de l'établissement Technique de Versailles visant à l'allègement et à la réduction de l'encombrement du système HS 404 dans le but d'une utilisation en tourelle, sur la base d'une arme dérivée et d'une munition spécifique.
Les tests seront effectués au moyen d'un chargeur de 15 cartouches.
| Caractéristiques sommaires approximatives : | ||
| Arme HS 404 pour Rappel | Arme HS 405 | Munition de 20 x 70.4 HS 405 |
| 20 mm | 20 mm | 20 mm |
| Long totale 2,51 m | Long totale 1,74 m | 20 x 70.4 mm |
| Long tube sans frein-bouche : 2,32 m | Long tube sans frein-bouche : 1,06 m | Longueur totale de la munition : 143 mm |
| Poids sans chargeur : 43 kg | Poids sans chargeur : 25 kg | Poids de la munition : 210,5g (contre 250g environ pour une HS404) |
| Poids total (charg 15): 49,67 kg | Poids total théorique : 31,5Kg | Charge : 13.8 g de poudre H.13 |
| Cadence : 570/700 coups/mn | Cadence : 760/820 coups/mn | . |
| Vo: + 800m/s | Vo : 526 à 578 m/s | . |
Essais semblent'ils non aboutis ...
Concernant le canon HS407, il est question à la fois d'une arme DCA et d'une arme "de bord"

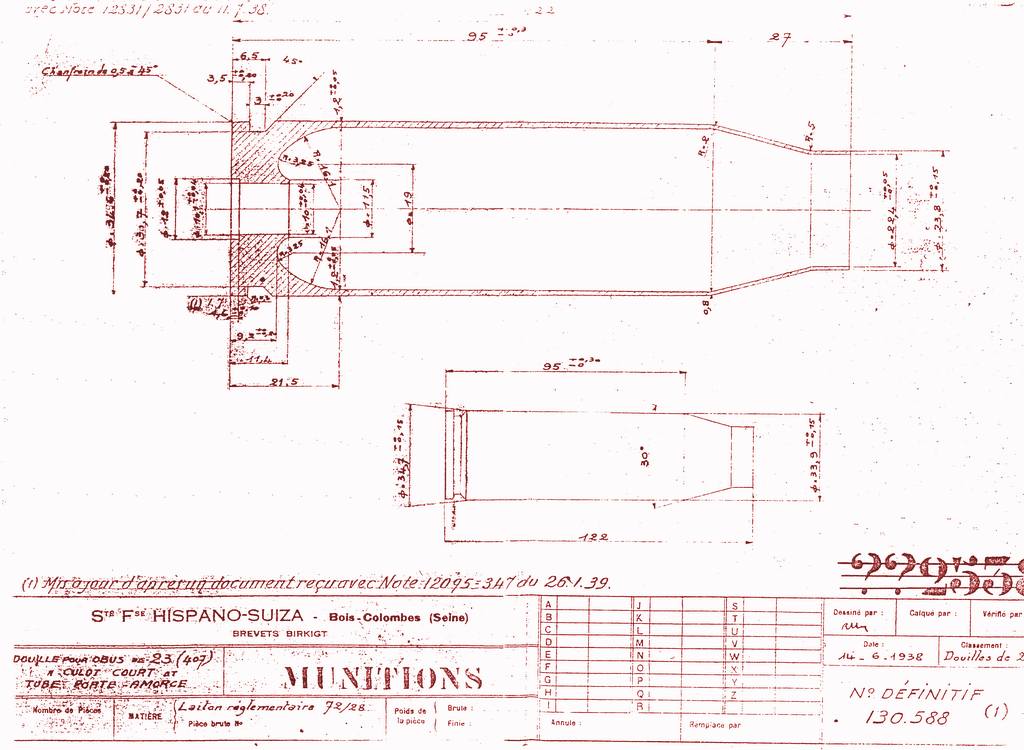

Essais connus Juillet à Novembre 1939 avec chargeurs de 20 cartouches, munition du tracé de Juillet 1938 .
| 23 x 122 Hispano Suiza 407 | ||||
 |
|
|||
|
Altdorf à Dornach 1° Lot ou Janvier 1939 |
||||
|
|
|
 |
 |
|

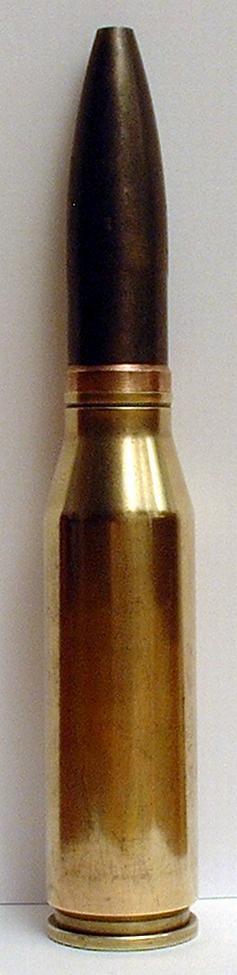

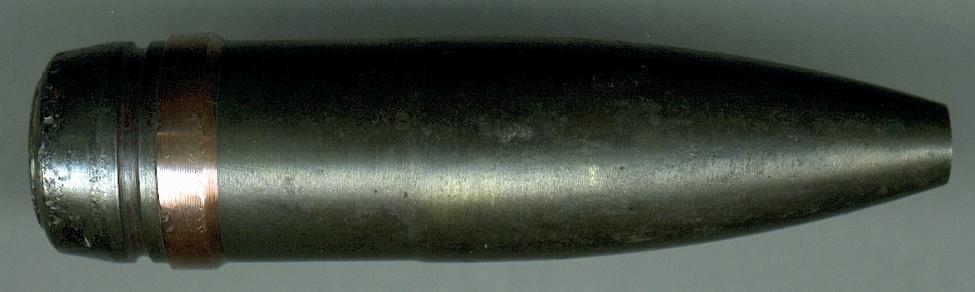

la munition ci-dessus à projectile inerte est dite du modèle de D.C.A.

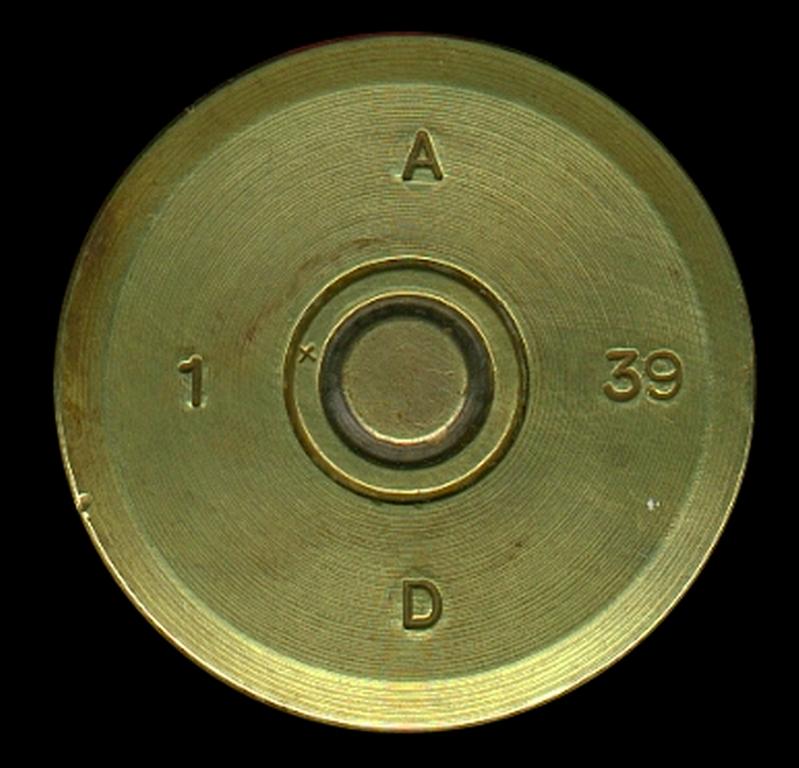

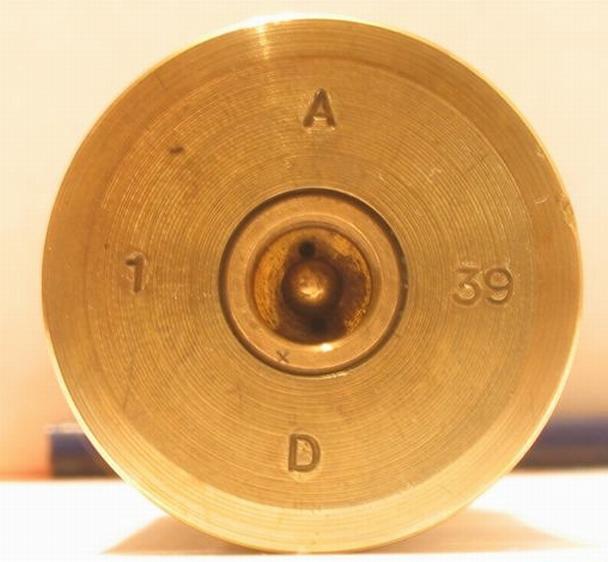

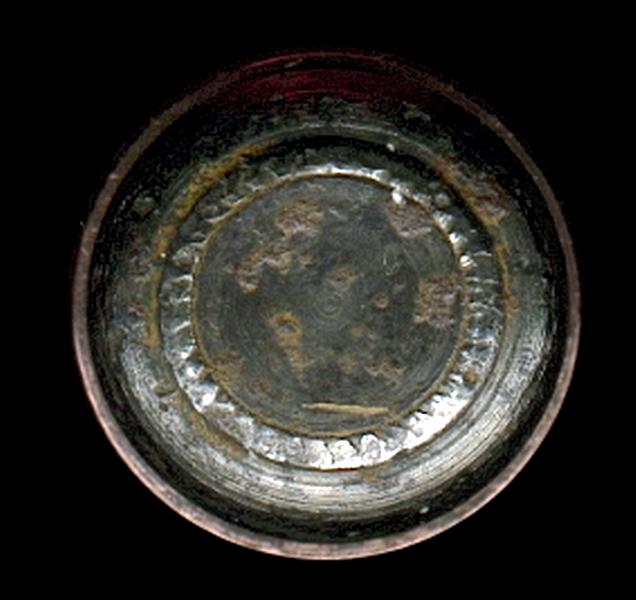

Le seul marquage A D 1 39 est spécifié dans les rapports d'essais .
Poids projectiles 200 grammes, Vitesse initiale environ 900 m/s, E=81000 Joules
Différents aléas de fonctionnement sont notés, irrégularités et problèmes d'alimentation, la guerre interrompit le projet de toute façon ...

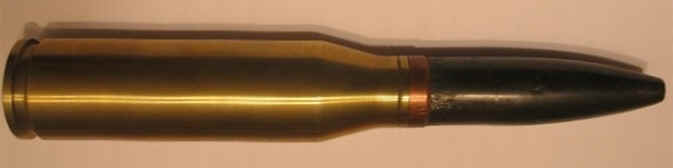

| 23 x 122 Hispano Suiza 407 |
|
|

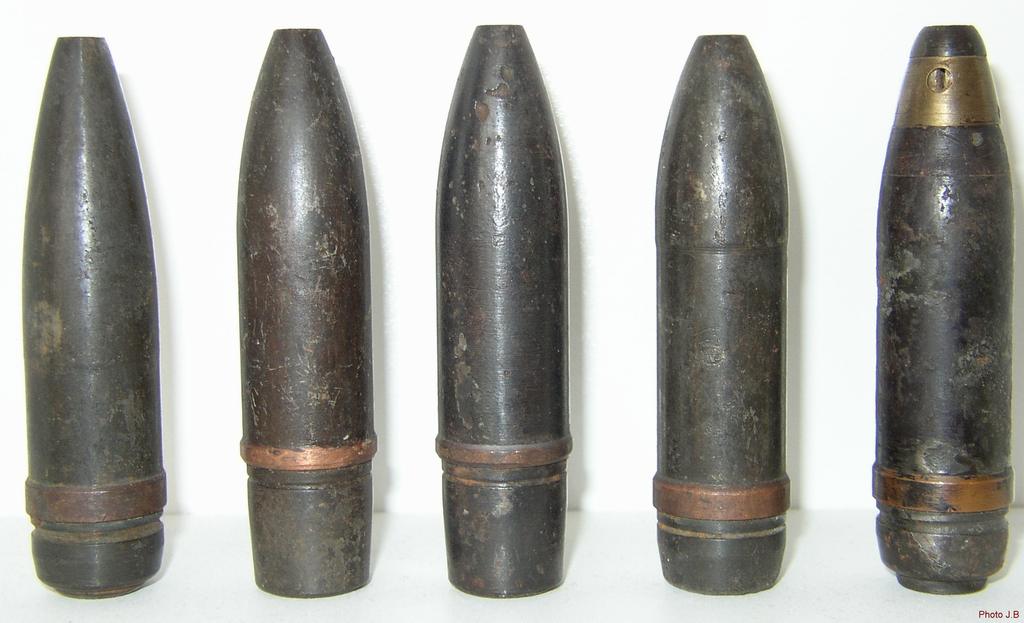

Variantes des modèle testés (Modèle explosif à droite) |
|
|
|

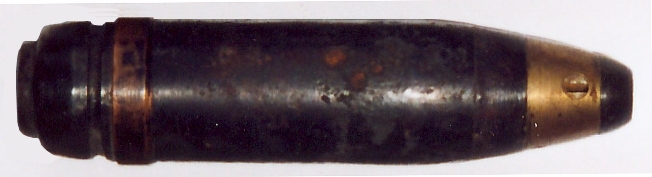

Modèle explosif |
Remerciements chaleureux à Ch et à J-F et J-B pour leur aide concernant cette page.
