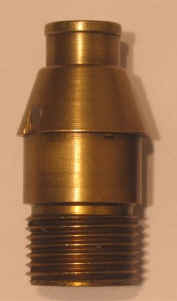

Fusée Schneider N°3 Bis

 Obus en fonte du type 1888 M Explosif , existe avec ou sans traceur de culot,

esopace

Fusée Sabathé extra sensible modèle 1918 S

Traceur de culot Semple

  Obus en acier du type D Explosif Traceur d'aviation, utilisable sur les deux modèles de douilles, soit la douille classique de 94 mm modèle 1885 pour le Canon à tir rapide modèle 1916 et le S.A.M.C , soit la douille longue du Tube Canon modèle 1902 .

Poids 650 grammes

Charge 35 g de Mélinite .

esopace

 Obus en acier du type D d'exercice lesté, utilisable sur les deux modèles de douilles, soit la douille classique de 94 mm mle 1885  pour le Canon à tir rapide modèle 1916 et le S.A.M.C , soit la douille longue du Tube Canon modèle 1902 .

 Fausse fusée Sabathé monobloc en laiton

esopace

  Obus en acier du type D utilisable sur les deux modèles de douilles, soit la douille classique de 94 mm modèle 1885 pour le Canon à tir rapide modèle 1916 et le S.A.M.C , soit la douille longue du Tube Canon modèle 1902 .

    Corps en acier comportant 3 évents circulaires de 9 mm à 8 mm de la partie supérieure de l'ogive, et un bouchon de culot vissant de la droite vers la gauche, comportant deux pans plats pour le serrage .

          La charge incendiaire traceuse  est constituée  de fumigène (90% d'oxyde rouge ou minium de plomb + 10% de magnésium pulvérulent) surmontée par la  composition traceuse ou éclairante (nitrate de baryum, magnésium et huile de lin), celle-ci encore recouverte par une  composition d'allumage à base de poudre noire f3, d'une amorce de poudre superfine et de brins de mèche à étoupille émergeants d'une rondelle godet obturatrice d'étain ( dispositif du même type que celui utilisé sur l'obus traceur Incendiaire de 75 mm) .

 Deux hypothèses pour la peinture de l'obus, dans les deux cas de couleur gris bleuté et comportant une bande de peinture blanche entre les 2 ceintures, le cône de queue du projectile verni à la gomme laque. Une confusion laisse 2 possibilités non vérifiées, soit une seconde bande blanche 4 cm au dessus de la ceinture haute, soit une bande blanche sur une hauteur de 4 cm ...  L'obus devait porter des inscriptions de couleur noire sur la partie cylindrique, une première ligne avec le code fabricant et une seconde avec la lettre T est les dates de fabrication . La fusée massive en laiton est d'un  modèle concutant vissant de gauche à droite et comporte une vis d'arrêt, elle porte un N° marqué à froid  .

   La charge est de 45 grammes de poudre B37 .

 Utilise le même obus que le modèle destiné à l'utilisation avec la douille de 94 mm, cette fois-ci la charge est bien plus importante avec 130 grammes de Poudre BC .
